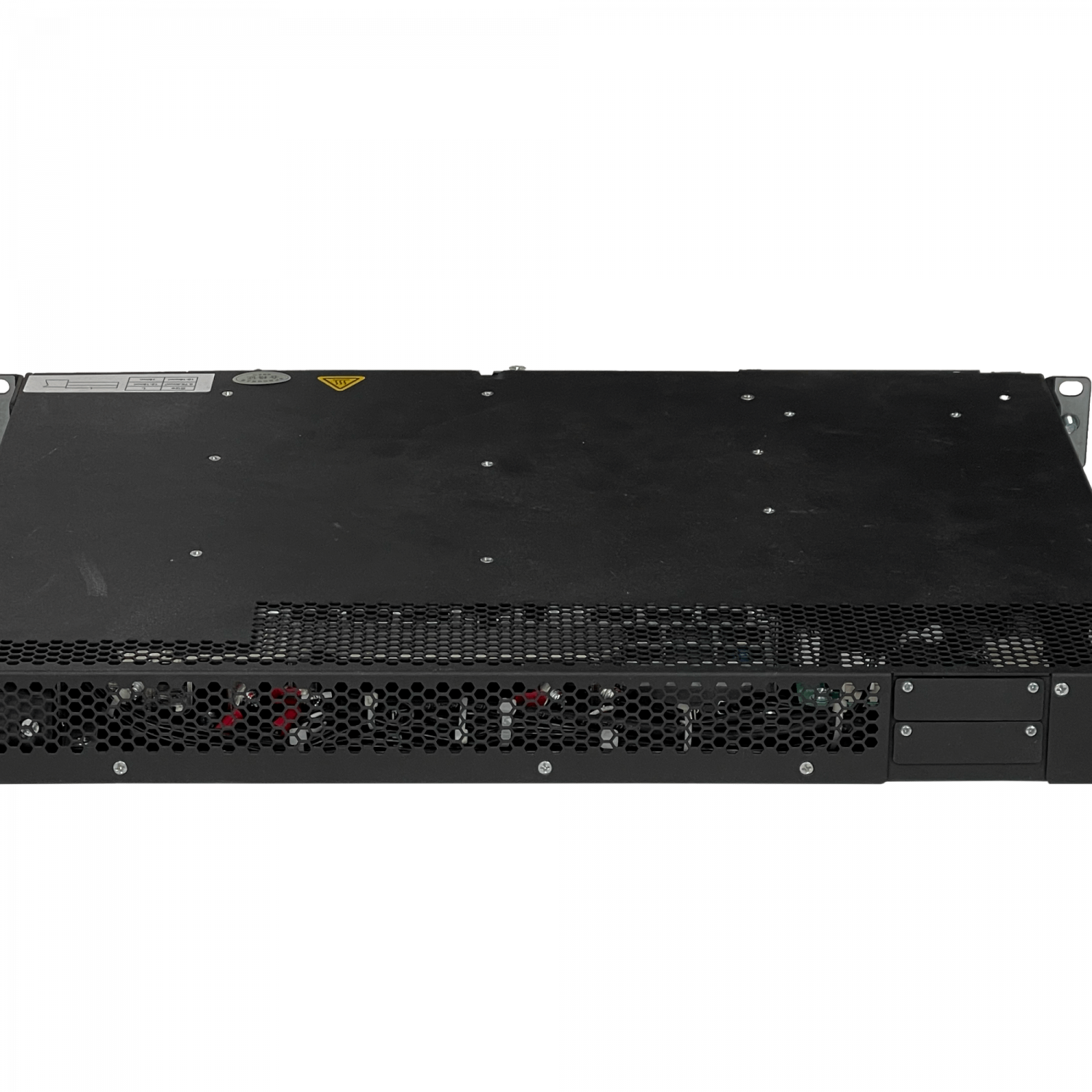

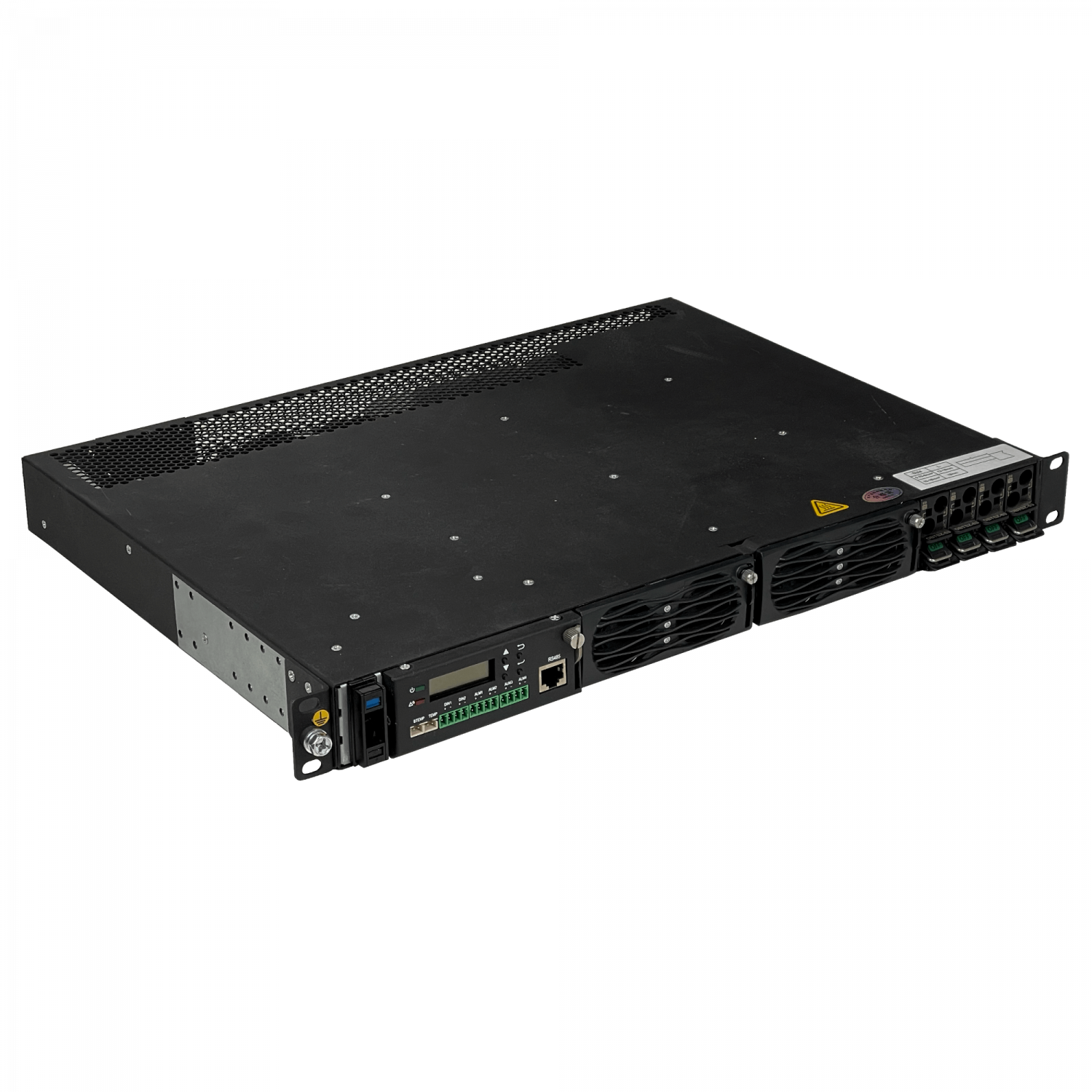

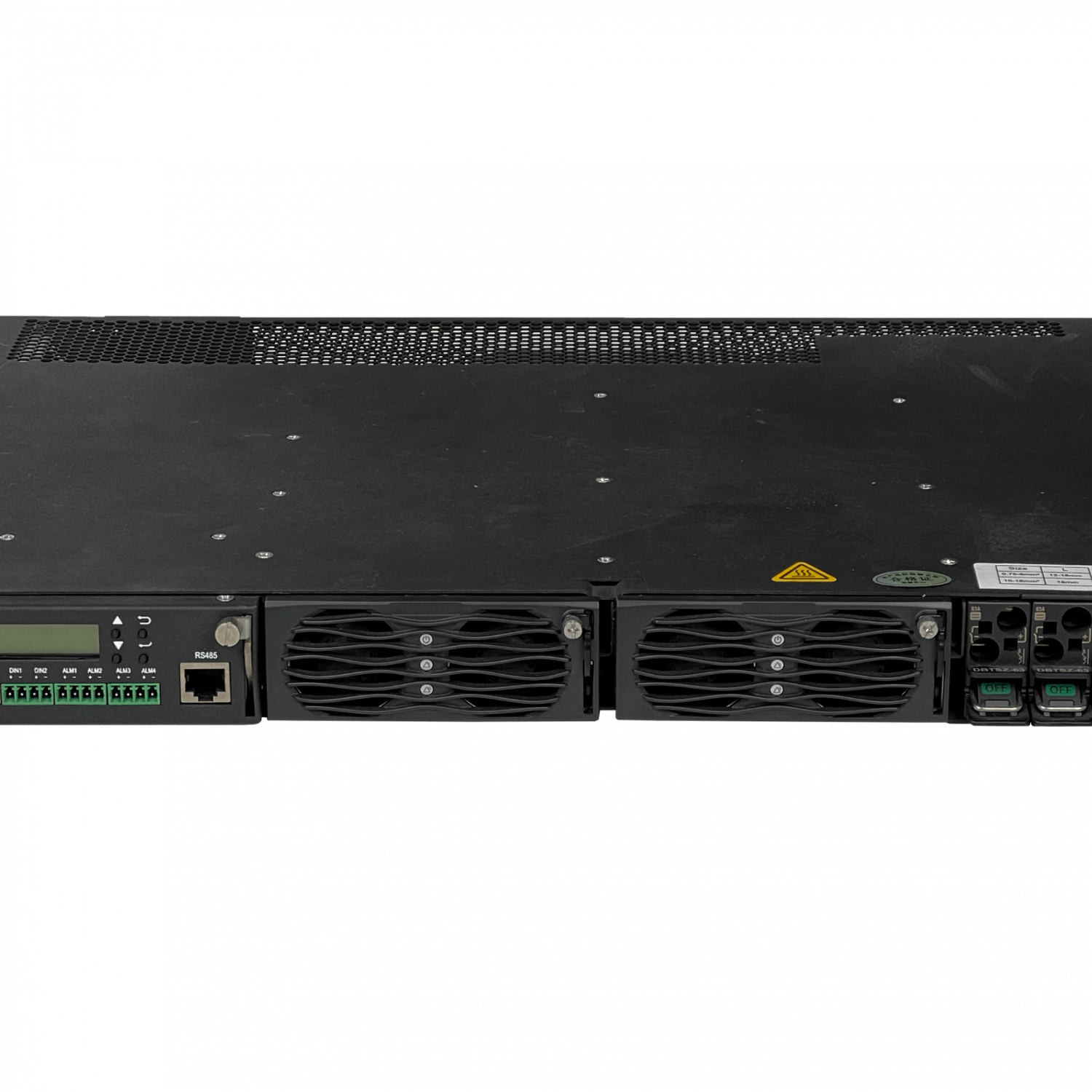

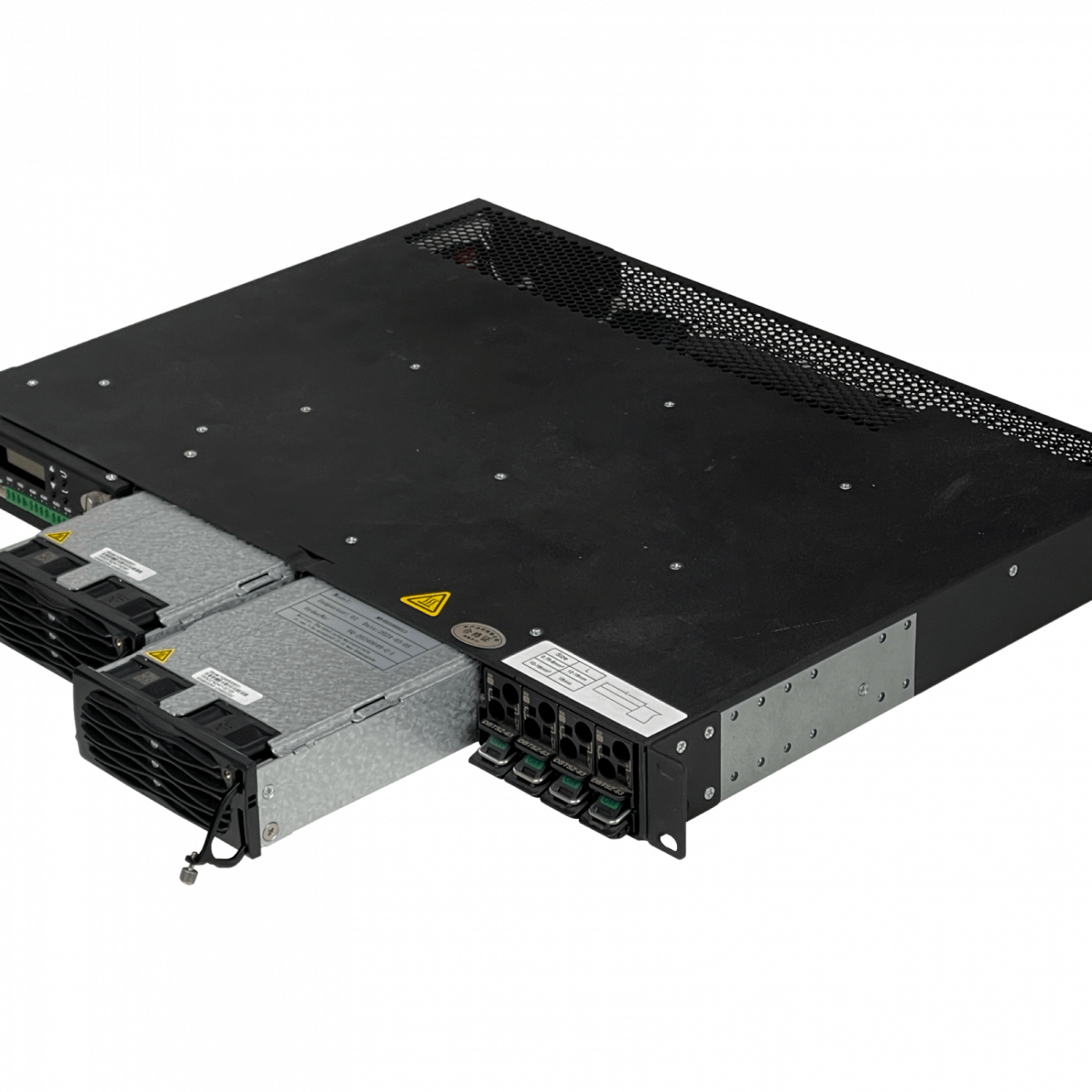

YQ48100A – Planta Rectificadora con Fuente de Poder Conmutada
El YQ48100A es una planta rectificadora con fuente de poder conmutada que convierte corriente alterna (CA) en una salida estable de 53.5 V de corriente continua (DC), con una potencia máxima de 6 kW. Es ideal para aplicaciones que requieren alta eficiencia y confiabilidad, y está diseñada para ser instalada en bastidores de 19 pulgadas o en gabinetes empotrados.
Especificaciones Técnicas
Dimensiones del Producto:
- Tamaño: 482.6 mm (Ancho) x 360 mm (Profundidad) x 44.45 mm (Alto)
- Peso: ≤ 10 kg (sin incluir módulo rectificador)
Sistema de Enfriamiento:
- Método de Enfriamiento: Disipación natural de calor
Instalación y Mantenimiento:
- Forma de Instalación: Instalación en bastidor de 19 pulgadas o en gabinete empotrado
- Dirección de Cableado: Entrada por la parte delantera, salida por la parte delantera
- Modo de Mantenimiento: Mantenimiento desde el frente
Protección y Clasificación:
- Grado de Protección: IP20
- Protección contra Sobretensiones: No especificado
- Disyuntor de Entrada: 30A terminal
- Disyuntor de Salida: 1*63A/2P MCB
Parámetros del Sistema:
- Voltaje de Entrada AC: 220Vac, monofásico
- Frecuencia de Entrada: 45-66Hz, frecuencia nominal: 50/60Hz
- Voltaje de Salida DC: 42-58Vdc, voltaje nominal: 53.5Vdc
- Potencia Máxima: 6 kW
Módulos y Componentes:
- Tipo de Módulo Rectificador: MU4801
- Potencia Nominal del Módulo: 3000W (176-300Vac)
- Voltaje de Salida del Módulo: 48V/50A
- Puertos de Comunicación: RS232, RS485
Condiciones Ambientales:
- Temperatura de Operación: -40°C ~ 65°C
- Temperatura de Almacenamiento: -40°C ~ 70°C
- Humedad Relativa: 5% ~ 95% (sin condensación)
